【Uvod u opremu】

Ispitna stanica za ispitivanje pucanja pritiska se koristi za verifikaciju ispitivanja pritiska, zadržavanja pritiska, smanjenja pritiska i pucanja na usisnom razvodniku, poklopcu glave cilindra i drugim proizvodima;

【Test Parameters】

Izgled opreme: D×Š×V (cca.): 1800×1400×1350(mm); Ukupna težina: 600 kg;
Pomoćna električna energija: AC220V (+15%/-10%), 50Hz, 1.0kW;
Auxiliary gas source: 0.6-0.8MPa, flow rate>1,5m³/min (približno);
Test projekat:

1. Test praskanja: Direktno praskanje;

2. Probni test zadržavanja pritiska: pritisak-održavanje pritiska-burst, pritisak i vrijeme zadržavanja pritiska mogu se podesiti proizvoljno;

3. Višestepeni test držanja pritiska: Održavanje pritiska→ Održavanje pritiska→ Održavanje pritiska→ Održavanje pritiska→ Održavanje pritiska→ Održavanje pritiska→ Održavanje pritiska→ Održavanje pritiska→ Održavanje pritiska→ Održavanje pritiska→ Probijanje, 5 stepena pritiska i zadržavanja pritiska, pritisak i vreme se mogu podesiti, a broj faza se može izabrati;

4. Konstantna brzina pritiska → zadržavanje pritiska → smanjenje pritiska;

5. Opremljen funkcijom oporavka tekućine od ispuhivanja;

Ispitni pritisak: 0,05-2,0 Mpa;
Kanal za ispuštanje: 0-0.6MPa, podesiv;
Brzina pritiska: 1Bar/min-200Bar/min, podesivo bez stepena;
Snimanje vršne vrijednosti: softver za mjerenje i kontrolu;
Način rada pod pritiskom: pumpa za podizanje tekućine na plin;
Način regulacije tlaka: proporcionalni ventil + ventil za regulaciju tlaka;
Raspon pritiska: 0-2.5MPa;
Preciznost kontrole pritiska: ±1,0%FS;
Preciznost merenja pritiska: ±0.25%FS;
Vrijeme zadržavanja pritiska: proizvoljno podešavanje;
Ispitni medij: Voda;
Zapremina: veća ili jednaka 20L;
Materijal: nerđajući čelik;
Temperatura medija: Sobna temperatura;
Unutrašnje dimenzije: 1000×800×600(mm); Vodootporan unutar rezervoara za vodu, koristi se za apsorpciju udara tokom pucanja;
Ispitni dio ispitne komore: Vanjski dvostrani{0}}pocinčani lim naprskan, unutrašnja od 1,5 mm debljine ploče od nehrđajućeg čelika 304; Vanjska strana rezervoara za vodu je izrađena od čelične ploče visoke - debljine t=5 mm;
Dimenzija testnih specifikacija: 750×750 (mm), zapremina: 7L;
Temperatura: Sobna temperatura;
Alat za spajanje: Vanjski navoj, 1 kanal pod pritiskom;
Sigurnosna osmatračna vrata: Prozor za posmatranje je napravljen od 17mm zaštitnog stakla, sa sistemom osvetljenja i vidljivim;
Donji računar: PLC;
Gornji računar: Industrijski računar;
Kontrolni softver: Labview/visual basic;
Jezik: kineski/engleski;
Format izvještaja: Microsoft Office;

【Prednosti proizvoda】

Sistemski spojevi i cjevovodi su napravljeni od spojeva od nehrđajućeg čelika ultra-visokog pritiska i bešavnih cijevi od nehrđajućeg čelika visokog{1}}pod pritiskom kako bi se osigurala sigurnost sistema, a cijeli sistemski cjevovod nije zavaren;

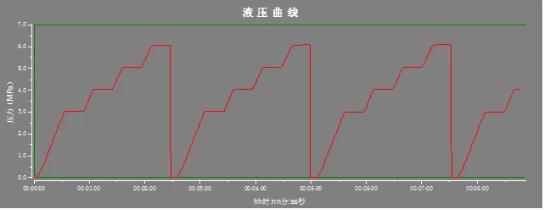

Kontrola i prikaz stope pritiska sistema: Dogovorite se o brzini pritiska i gornjoj granici pritiska uzorka, snimajte i crtajte pritisak-vremensku krivu tokom opterećenja, tačnost rezolucije: pritisak 0,001 MPa/indeks, vrijeme 1s/indeks; Rezolucija brzine u tački preseka horizontale i vertikale je manja od 0,001 MPa/s;
Za odabir pumpe na plin, sistem koristi nisku-visoku -brzinu trenja{1}}buster pumpu na plin, koja smanjuje mrtvu zonu kada se pumpa na plin pokrene, brzim okretanjem pumpe ostvaruje se kontinuirani pritisak;
Funkcija automatskog prikupljanja i obrade testnih podataka može automatski uspostaviti testnu bazu podataka, koja se može postaviti u bilo koje vrijeme, podaci se mogu pohraniti dugo vremena. Može prikazati krivulje i parametre testa u realnom vremenu, pohraniti i snimiti rezultate testa, kao što su vršna vrijednost praska, ispitni tlak, itd., i izvesti pohranjene podatke u formatu Office dokumenta. Ima funkciju štampanja izvještaja o ispitivanju i krivulje testnog tlaka nakon što je test završen, a izvještaj o ispitivanju može se slobodno uređivati;

【Kontrolni sistem】

Uglavnom uključujući sistem proporcionalne kontrole gasa-tečnosti, sistem kontrole senzora, električni kontrolni sistem i upravljački softverski sistem itd.

Sistem proporcionalne kontrole gasa{0}}tečnosti: Sistem proporcionalne kontrole gasa-tečnosti može raditi dugo vremena, kontinuirano, sigurno i stabilno, što može u potpunosti ispuniti zahteve testa.
Kontrolni sistem senzora: Test sistem usvaja senzor pritiska i kontroler. Prikupite pritisak testa i medija i upravljajte aktuatorom na osnovu prikupljenih informacija.
Električni upravljački sistem: Električni kontrolni sistem se sastoji od jakog sistema upravljanja električnom energijom i slabog sistema upravljanja električnom energijom.
